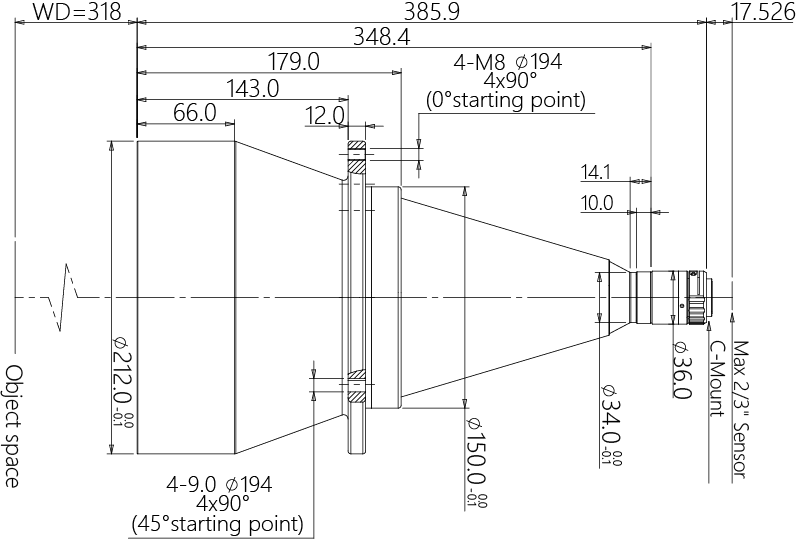

結構圖

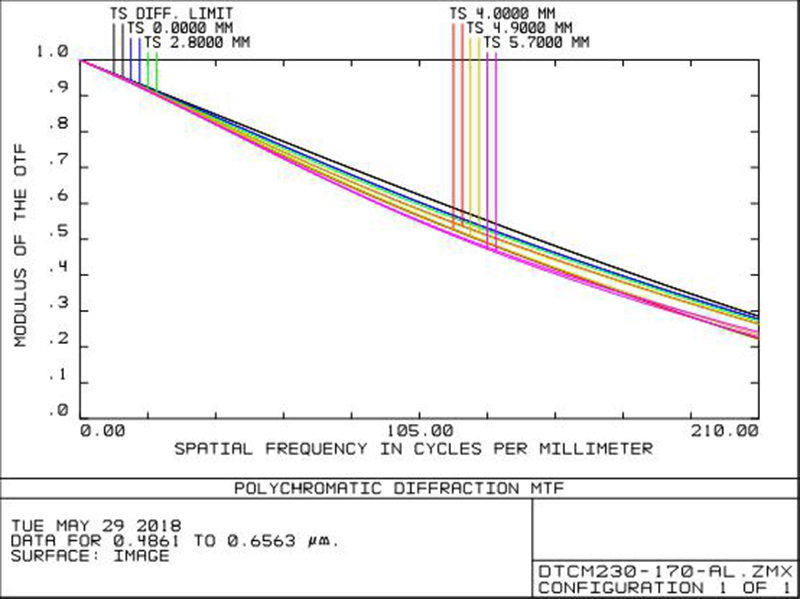

MTF曲線
DTCM230-170-AL
最高支持2/3‘’靶面相機
下載
download
申請報價
產品參數
產品圖紙
相關應用
產品參數
data
基本參數
支持CCD尺寸(Φmm)
11.4(2/3")
物方視場FOV(Φmm)
170
放大倍率β(x)
0.067
物方工作距WD(mm)
318±5
像方F/#
4.9
物方景深DOF(mm)
±98@F11
像方畸變(% max)
<0.1
物方遠心度(° max)
<0.1
物像距I/O(mm)
721±5
鏡頭總長(mm)
385.9
鏡頭接口
C
凈重(KG)
6.5
像方MTF30(lp/mm)
>180
視野范圍 (mmxmm)
1/1.8" EV76C570 (7.2x5.4)
107.5x80.6
1/1.7" IMX226 (7.5x5.6)
111.9x83.6
2/3" IMX250/264 (8.45x7.1)
126.1x106.0
