結構圖

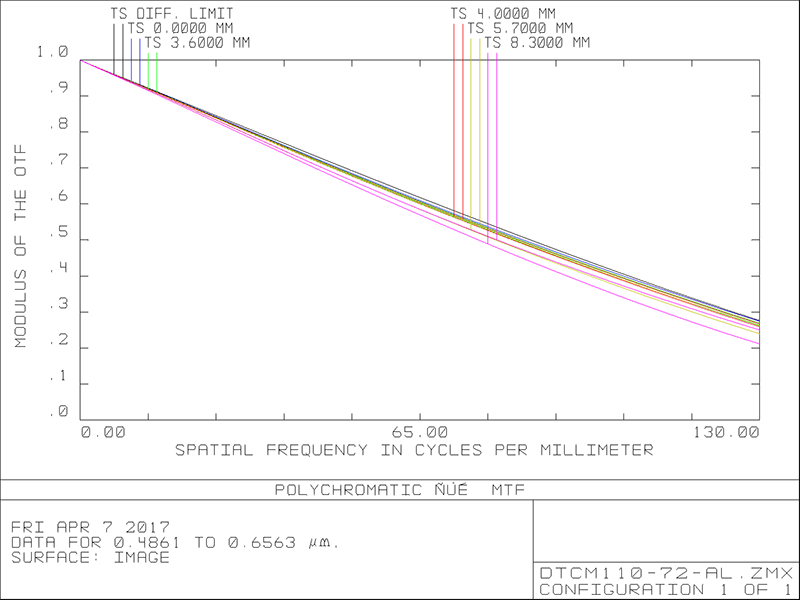

MTF曲線
DTCM110-72-AL
最高支持1‘’靶面相機
下載
download
申請報價
產品參數
產品圖紙
相關應用
產品參數
data
基本參數
支持CCD尺寸(Φmm)
16.6(1")
物方視場FOV(Φmm)
72
放大倍率β(x)
0.231
物方工作距WD(mm)
178±3
像方F/#
6.5
物方景深DOF(mm)
±12.0@F16
像方畸變(% max)
<0.1
物方遠心度(° max)
<0.1
物像距I/O(mm)
406±3
鏡頭總長(mm)
210.5
鏡頭接口
C
凈重(KG)
1.2
像方MTF30(lp/mm)
>135
視野范圍 (mmxmm)
1" PYTHON5000 (12.43x9.83)
53.8x42.6
1" IMX255 (14.19x7.51)
61.4x32.5
1" IMX183 (13.13x8.76)
56.8x37.9

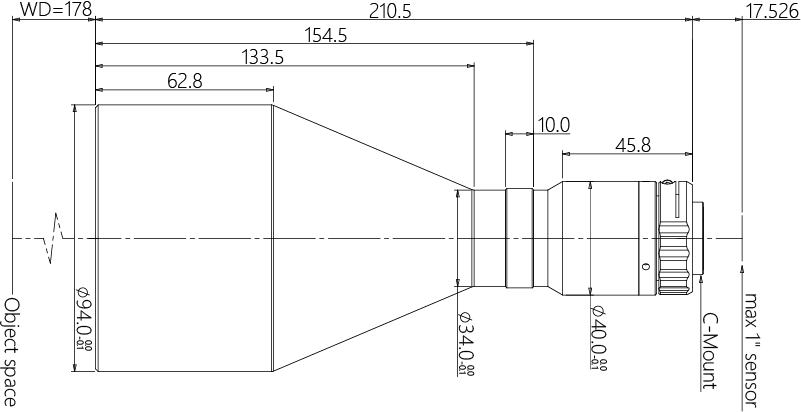

產品圖紙
drawing
相關應用
application
